Vinç ve ağır hizmet tipi hidrolik silindirlere giriş

Hidrolik silindirler, doğrusal kuvvet ve hareket üretmek için basınçlı hidrolik sıvı kullanan hayati mekanik aktüatörlerdir. Hidrolik enerjiyi mekanik çıktıya dönüştürerek ağır hizmet tipi makinelerde ve kaldırma ekipmanlarında merkezi bir rol oynarlar. Bu bileşenler, vinç ve endüstriyel sınıf ekipmanları gibi yüksek kuvvet ve hassas hareketin gerekli olduğu uygulamalarda özellikle kritiktir.

Vinç sistemlerinde ve ağır hizmet tipi ortamlarda, hidrolik silindirlerin performansı ve güvenilirliği operasyonel verimliliği ve güvenliği doğrudan etkiler. Büyük yüklerin kaldırılmasından stabilize edici yapısal elemanlara kadar, sağ hidrolik silindir aşırı çalışma koşulları altında bir sistemin etkinliğini belirleyebilir. Uygun bir silindir seçmek sadece eşleşen spesifikasyon meselesi değildir - basınç kapasitesi, yük talepleri, inme uzunluğu, montaj yapılandırması ve çevresel esneklik gibi faktörleri değerlendirmeyi içerir.

Bu makale, vinçlerdeki uygulamalarına ve ağır hizmet makinelerine odaklanan hidrolik silindirlere derinlemesine genel bir bakış sunmaktadır. Ayrıca farklı silindir türlerini, yapılarını ve işlevlerini, anahtar seçim kriterlerini, bakım stratejilerini ve hidrolik çalıştırmanın geleceğini şekillendiren gelişmekte olan teknolojileri araştırmaktadır.

Hidrolik silindirleri anlamak

Hidrolik silindirler, sıkıştırılamaz hidrolik sıvı kullanılarak doğrusal hareket ve kuvvet üreten mekanik cihazlardır. Endüstriyel, inşaat ve mobil ekipmanlarda kullanılan hidrolik sistemlerin ayrılmaz bir parçasıdır.

Hidrolik silindir nedir?

Özünde, bir hidrolik silindir silindirik bir namlu, bir çubuğa bağlı bir piston ve uç kapaklardan oluşur. Temel fonksiyon, çubukta hareket oluşturmak için pistonun bir tarafındaki sıvının basınçlandırılmasını içerir. Sıvının basıncı, pistonu uzatmaya veya geri çekmeye zorlar ve doğrusal hareket üretir.

Temel Operasyon İlkeleri

Hidrolik silindirler, sınırlı bir sıvıya uygulanan basıncın her yöne eşit olarak iletildiğini belirten Pascal Yasasına göre çalışır. Hidrolik sıvı silindirin bir tarafına pompalandığında, basınç pistonun hareket etmesine neden olur. Üretilen kuvvet, sıvı basıncına ve pistonun yüzey alanına bağlıdır.

Hidrolik silindirin temel bileşenleri

• Silindir varil : Pistonu barındırır ve basınçlı sıvıyı korur.
• Piston ve piston çubuğu : Sıvı basıncını mekanik harekete dönüştürür.
• Uç kapaklar : Namlunun her iki ucunu kapatın ve çubuk ve sıvı akışını destekleyin.
• Mühürler ve Contalar : İç ve dış sızıntıyı önleyin.
• Port : Hidrolik sıvının silindire girmesine ve çıkmasına izin verin.

Hidrolik silindir türleri

Hidrolik silindirler, her biri belirli operasyonel ihtiyaçlara ve mekanik konfigürasyonlara uygun çeşitli tasarımlarda gelir. Silindir tipi seçimi, sistemin genel performansını, verimliliğini ve hizmet ömrünü etkiler. Aşağıda vinç ve ağır hizmet makineleri uygulamalarında kullanılan en yaygın tipler verilmiştir.

Tek oyunculu silindirler

Açıklama ve işlev:
Tek oyunculu silindirler, sadece bir yönde kuvvet uygulamak için tasarlanmıştır - tipik olarak uzatma. Hidrolik sıvı, pistonu dışa doğru iterek tek bir porttan girer. Geri dönüş stroku genellikle yerçekimi veya yay gibi harici bir kuvvetle elde edilir.

Avantajları:

• Basit tasarım ve daha düşük maliyet
• Daha az bileşen daha kolay bakıma yol açar
• Kaldırma gibi dikey işlemler için çok uygun

Dezavantajlar:

• Tek yönlü kuvvetle sınırlı
• Harici Dönüş Kuvvetleri Gerekli
• Retraksiyon hareketi üzerinde daha az kontrol

Tipik uygulamalar:

• Kaldırma platformları
• Damperli kamyon yatakları
• Yerçekimi destekli getiri ile presleme ekipmanı

Çift oyunculuk silindirleri

Açıklama ve işlev:
Çift etkili silindirler, pistonu her iki yönde de hareket ettirmek için hidrolik basınç kullanır - uzatma ve geri çekilme. İki port, pistonun her iki tarafında sıvı akışını kontrol eder.

Avantajları:

• Her iki yönde de güç sağlar
• Hareket üzerinde daha fazla kontrol
• Yatay ve dikey uygulamalar için uygun

Dezavantajlar:

• Tek oyunculu silindirlerden daha karmaşık
• Biraz daha yüksek maliyet
• Daha kesin kontrol sistemleri gerektirir

Tipik uygulamalar:

• Mobil vinç patlamaları
• İnşaat ekipmanı
• Endüstriyel pres ve sıkıştırma sistemleri

Teleskopik silindirler

Açıklama ve işlev:
Teleskopik silindirler, sırayla uzanan birden fazla iç içe aşamaya veya manşon içerir. Bu tasarım, kompakt geri çekilmiş uzunlukta daha uzun bir strok sağlar.

Avantajları:

• Genişletilmiş erişim ile alan verimli
• Uzun uzatmaya ihtiyaç duyan uygulamalar için ideal
• Yüksek kaldırma özellikleri sağlar

Dezavantajlar:

• Daha karmaşık inşaat
• Daha yüksek onarım ve bakım maliyeti
• Uygun şekilde korunmazsa aşınmaya duyarlı

Tipik uygulamalar:

• Kamyon monte vinçler
• Hava kaldırma platformları
• Tarım römorkları ve döküm gövdeleri

Kaynaklı silindirler

Açıklama ve işlev:
Kaynaklı silindirler uç kapakları doğrudan silindir namlusuna kaynak yapar, bu da kompakt ve dayanıklı bir tasarım oluşturur. Bunlar tipik olarak güçleri ve düşük profilleri nedeniyle zorlu uygulamalarda kullanılır.

Avantajları:

• Güçlü, mühürlü yapı
• Kompakt ve alan tasarrufu
• Yüksek basınçlı ortamlar için uygun

Dezavantajlar:

• Bakım için sökülmesi zor
• Sık servis edilen sistemler için ideal değil

Tipik uygulamalar:

• Yeryüzü
• Ağır hizmet tipi vinç
• Endüstriyel yükleyiciler ve kompakt ekipman

TIE Çubuk Silindirler

Açıklama ve işlev:
Bağlantı çubuğu silindirleri, uç kapakları yerinde tutmak için harici dişli çubuklar kullanır, bu da hizmet vermelerini ve sökülmesini kolaylaştırır.

Avantajları:

• Basit Bakım ve Parça Değiştirme
• Standart bileşenler
• Yaygın olarak mevcut ve uygun maliyetli

Dezavantajlar:

• Aşırı görevli operasyonlar için daha az sağlam
• Boya çubukları nedeniyle hantal
• Yüksek Vibrasyon ayarlarında çubuk gevşeme potansiyeli

Tipik uygulamalar:

• Fabrika otomasyon sistemleri
• Malzeme taşıma ekipmanı
• Hafif hizmet tipi endüstriyel makineler

Her hidrolik silindir tipi benzersiz yapısal özelliklere ve performans özelliklerine sahiptir. Doğru olanı seçmek, kuvvet yönü, boşluk sınırlamaları, yük gereksinimleri ve bakım erişilebilirliği gibi uygulamaya özgü faktörlere bağlıdır.

Vinç hidrolik silindirler : Belirli uygulamalar

Hidrolik silindirler, vinçlerin işlevselliği için gereklidir, bu da ağır yükleri kaldırma, düşürme, uzatma ve döndürme için gerekli kuvveti ve kontrolü sağlar. Bu silindirler yüksek basınçlara, tekrarlayan harekete ve değişen çevre koşullarına dayanacak şekilde tasarlanmıştır. Vinç tipine ve kullanım durumuna bağlı olarak, hidrolik silindirler belirli mekanik ve güvenlik gereksinimlerini karşılayacak şekilde uyarlanmıştır.

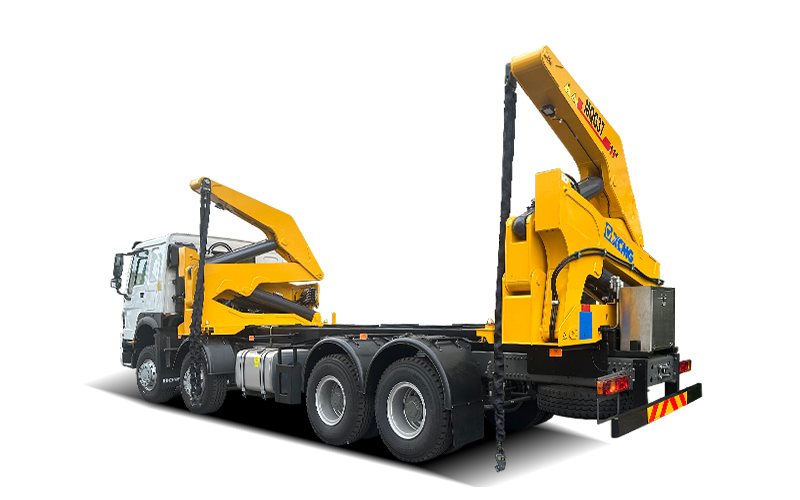

Mobil vinçlerde kullanın

Genellikle kamyonlara veya palet tabanlarına monte edilen mobil vinçler, bom artikülasyonu, teleskoplama, avukat dağıtım ve yük kaldırma için hidrolik silindirlere büyük ölçüde güvenir. Bu silindirler, hassas kontrolü korurken dinamik yükler ve değişen açılar altında çalışmalıdır.

Temel Özellikler:

• Ağır kaldırmayı desteklemek için yüksek mukavemetli malzemeler
• Boom uzantısı için kompakt, yüksek basınçlı silindirler
• Kompakt bir biçimde daha uzun bir erişim sağlamak için teleskopik silindirler

Uygulama Alanları:

• Teleskopik patlama hareketi
• Outrigger uzantısı ve geri çekilme
• Stabilizasyon sistemleri

Havai vinçlerde kullanın

Tipik olarak endüstriyel ve üretim tesislerinde kullanılan havai vinçler, özellikle elektrik motorlarının tamamlandığı veya yerini hidrolik sürücülerle değiştirdiği tasarımlarda, kaldırma ve tramvay hareketi için hidrolik silindirler kullanır.

Temel Özellikler:

• Pürüzsüz ve tekrarlanabilir hareket kontrolü
• Yerden tasarruf etmek için kompakt kaynaklı silindirler
• Geliştirilmiş güvenlik ve başarısız kilitleme mekanizmaları

Uygulama Alanları:

• Dikey kaldırma mekanizmaları
• Köprü ve Tramvay Yatırma
• Acil durum frenleme veya yük tutma özellikleri

İnşaat vinçlerinde kullanın

Kule vinçleri ve kaba terran vinçleri dahil olmak üzere inşaat vinçleri, yüksek yapısal yüklerle karşı karşıya kalır ve genellikle sert dış mekan koşullarında çalışır. Bu vinçlerde kullanılan hidrolik silindirler yüksek yük taşıma kapasitesi, dayanıklılık ve korozyon direnci sağlamalıdır.

Temel Özellikler:

• Dış mekan kullanımı için korozyona dayanıklı kaplamalar
• Yüksek döngılı operasyon için ağır hizmet tipi yapı
• Kirli veya aşındırıcı ortamlar için tasarlanmış contalar ve silecekler

Uygulama Alanları:

• Luffing ve Sking Mekanizmaları
• Teleskopik patlama bölümleri
• Yükleme ve konumlandırma sistemleri

Vinç silindirleri için tasarım hususları

Vinç uygulamaları için hidrolik silindirler tasarlarken veya seçerken, aşağıdaki faktörler tipik olarak önceliklendirilir:

• Yük taşıma kapasitesi: Vinçler genellikle dinamik ve dalgalanan yükleri işler. Silindirler hem statik hem de şok yüklerine dayanabilmelidir.
• Hassas Kontrol: Pürüzsüz ve doğru kontrol, kaldırma ve konumlandırma sırasında güvenlik için hayati önem taşır.
• Güvenlik Gereksinimleri: Yerleşik kilitleme vanaları, basınç tahliye cihazları ve yedek sistemler kazaların önlenmesine yardımcı olur.
• Çevresel Direniş: Dış mekan vinçleri nem, toz, UV maruziyeti ve sıcaklık dalgalanmalarına karşı koruma gerektirir.
• Servis edilebilirlik: Mobil işlemlerde, önemli kesinti olmadan silindirleri inceleme ve sürdürme yeteneği esastır.

Vinçlerdeki hidrolik silindirler sadece aktüatörlerden daha fazlasıdır-kaldırma sistemlerinin hem verimliliğine hem de güvenilirliğine katkıda bulunan güvenlik açısından kritik bileşenlerdir.

Ağır hizmet tipi hidrolik silindirler: özel uygulamalar

Ağır hizmet tipi hidrolik silindirler, aşırı kuvvet, yüksek basınç ve sürekli çalışma içeren talepkar görevler için tasarlanmıştır. Bu silindirler, ekipman performansı ve güvenilirliğinin çok önemli olduğu inşaat, madencilik ve ağır üretim gibi endüstrilerdeki kritik bileşenlerdir. Sağlam yapıları ve özel tasarım özellikleri, sert çalışma koşullarında ve yüksek yük ortamlarında etkili bir şekilde işlev görmelerini sağlar.

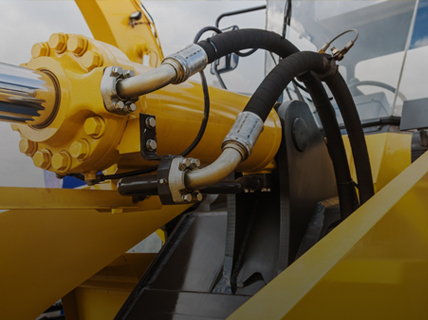

Earthmoving ekipmanında kullanın

Ekskavatörler, buldozerler ve tekerlek yükleyicileri gibi toprak motoru makineleri, kazma, kaldırma, itme ve direksiyon işlemleri için hidrolik silindirlere bağlıdır. Bu uygulamalar, yüksek çıkış kuvveti, aşınma direncine ve uzun hizmet ömrüne sahip silindirler gerektirir.

Anahtar roller:

• Ekskavatörlerde kol, patlama ve kova eklemlenmesi
• Buldozerlerde bıçak kaldırma ve eğim
• Yükleyicilerde direksiyon ve kova kontrolü

Tasarım Gereksinimleri:

• Kir ve etkiye direnmek için sertleştirilmiş yüzeyler
• Yüksek iç basınçları ele almak için ağır duvar varilleri
• Kontaminasyonu önlemek için güvenilir contalar

Madencilik ekipmanında kullanın

Madencilik operasyonları, kaya kırıcıları, sondaj kuleleri ve taşıma kamyonları gibi büyük ölçekli, yüksek etkili makineleri içerir. Bu makinelerde kullanılan hidrolik silindirler, sürekli yüksek yükler altında çalışmalı, korozyona direnmeli ve aşındırıcı malzeme maruziyetine dayanmalıdır.

Anahtar roller:

• Sondaj ve sıkıcı operasyonlar
• Taşıma kamyonlarında süspansiyon sistemleri
• Kaya kırma ve ezici ekipman

Tasarım Gereksinimleri:

• Derin sondaj için yüksek basınç derecelendirmeleri
• Kimyasal maruz kalma için korozyona dayanıklı kaplamalar
• Aşındırıcı tozu idare etmek için ekstra dayanıklı contalar

Endüstriyel Basınlarda Kullanın

Üretim, metal oluşturma ve geri dönüşümde kullanılan hidrolik presler, malzemeleri şekillendirmek veya sıkıştırma için muazzam basınç uygulamak için hidrolik silindirlere güvenir. Bu silindirler, uzun görev döngülerinde kesin, tutarlı bir güç sunmalıdır.

Anahtar roller:

• Dövme ve damgalama uygulamaları
• Geri dönüşüm sistemlerinde malzeme sıkıştırma
• Bileşen oluşturma ve ölme presleme

Tasarım Gereksinimleri:

• Düzgün çalıştırma için hassas zemin çubukları
• Kararlılık için güçlendirilmiş uç kapaklar ve rulmanlar
• Isıtmalı ortamlar için sıcaklığa dayanıklı contalar

Ağır hizmet tipi silindirler için tasarım hususları

Ağır hizmet tipi hidrolik silindirlerin seçilmesi veya tasarlanması performansa, dayanıklılığa ve güvenlik faktörlerine dikkat gerektirir:

• Basınç Kapasitesi: Deformasyon veya sızıntı olmadan sürekli ve pik basınçlara dayanmalıdır.
• Döngü hayatı: Yüksek frekanslı operasyonlar, uzun vadeli dayanıklılık ve minimum aşınma için derecelendirilen silindirleri talep eder.
• Malzeme Seçimi: Alaşımlı çelik, ısıl işlem ve yüzey sertleşmesi genellikle mukavemeti ve uzun ömürlülüğü arttırmak için kullanılır.
• Mühür teknolojisi: Gelişmiş sızdırmazlık sistemleri iç ve dış sızıntıyı önler ve yüksek hızlı hareketi ele alır.
• Montaj yapılandırması: Montaj stili ağır yükleri desteklemeli ve yüksek kuvvet altında kararlı çalışmaya izin vermelidir.

Ağır hizmet tipi hidrolik silindirler, büyük ölçekli ekipmanların gücünün ve hassasiyetinin arkasındaki itici güçtür. Rolleri, dünyanın en zorlu endüstriyel ortamlarından bazılarında sorunsuz çalışma, maksimum çıktı ve operatör güvenliği sağlamanın merkezidir.

Bir seçerken önemli hususlar Hidrolik silindir

Güvenilir performans elde etmek, kesinti süresini en aza indirmek ve sistem güvenliğini sağlamak için doğru hidrolik silindirin seçilmesi gereklidir. Silindir bir vinç, madencilik makinesinde veya endüstriyel presde kullanılmış olsun, silindiri uygulama gereksinimleriyle eşleştirmek için çeşitli teknik ve çevresel faktörler değerlendirilmelidir.

Yük kapasitesi

Gerekli yük kapasitesinin belirlenmesi:
Yük kapasitesi, bir hidrolik silindirin güvenli bir şekilde uygulanabileceği maksimum kuvveti ifade eder. Bu piston alanına ve sistem basıncına bağlıdır. Statik ve dinamik yükler dahil olmak üzere yük gereksinimlerinin doğru bir şekilde hesaplanması, silindirin gerilme veya arıza olmadan gerçekleştirilmesini sağlar.

Güvenlik Faktörleri:
Beklenen çalışma yükünün tipik olarak 1,5 ila 2 katı uygun bir güvenlik marjı, beklenmedik stres, şok yükleri ve zaman içinde yorgunluğu telafi etmek için tasarıma yerleştirilmiştir. Yük gereksinimlerinin hafife alınması erken aşınmaya veya felaket arızasına yol açabilir.

İşletme baskısı

Silindirin sistem basıncıyla eşleştirilmesi:
Hidrolik sistemler, makineye ve göreve bağlı olarak çeşitli basınç aralıklarında çalışır. Ortak endüstriyel sistemler 2.000 ila 5.000 psi arasında değişirken, özel uygulamalar bunu aşabilir. Silindirler sadece normal çalışma basıncına değil, aynı zamanda basınç sivri uçlarına da dayanacak şekilde derecelendirilmelidir.

Basınç derecelendirmeleri ve güvenlik marjları:
Üreticiler tipik olarak yerleşik güvenlik marjları dahil maksimum nominal basıncı listeler. Tüm bileşenlerin (silindir, contalar, bağlantı parçaları) sızıntı veya patlama riski olmadan belirlenen basıncı idare etmesini sağlamak önemlidir.

İnme uzunluğu

Gerekli strok uzunluğunun hesaplanması:
İnme uzunluğu, piston çubuğunun tamamen geri çekilmesinden tamamen genişletilmiş olan mesafedir. Bu, uygulamanın gerektirdiği harekete göre dikkatle hesaplanmalıdır. Kompakt bir tasarımdaki aşırı uzun vuruşlar, çubuğun esnemesine veya kararsızlığa neden olabilir.

Silindir tasarımı üzerindeki etkisi:
Daha uzun vuruşlar, burkulmayı önlemek için kılavuzlar veya çubuk destekleri gerektirebilir. Teleskopik silindirler genellikle boşluk kısıtlamaları uzun tek aşamalı bir silindir kullanma yeteneğini sınırladığında kullanılır.

Montaj stili

Farklı Montaj Seçenekleri:
Hidrolik silindirler, aşağıdakiler dahil olmak üzere çeşitli montaj yapılandırmalarında mevcuttur:

• Flanş montajı: Düz hat kuvvet uygulaması için uygun sert ve sabit konumlandırma sunar.
• CLIVIS MONTAJ: Bağlantılar için ideal veya açısal hareketin gerekli olduğu hareketi değiştirmeye izin verir.
• Trunnion Mount: Yan tarafa dönüş veya karmaşık hareket yolları gerektiren uygulamalar için uygundur.

Uygun montaj stilini seçme:
Seçim, makine bileşenlerinin hareket paternine, yük yönüne ve hizalamasına bağlıdır. Uygun montaj aşınmayı azaltır ve silindire ve contalarına zarar verebilecek yan yüklemeyi önler.

Çevresel faktörler

Sıcaklık, korozyon ve diğer çevresel hususlar:
Hidrolik silindirler donma sıcaklıkları, yüksek ısı, tuzlu su ortamları veya aşındırıcı toz gibi aşırı koşullarda çalışabilir. Bu faktörler silindir malzemesi seçimini, sızdırmazlık bileşimini ve yüzey işlemlerini etkiler.

Sert ortamlar için malzeme seçimi:

• Paslanmaz çelik veya krom kaplama çubuklar: Korozyon direncini iyileştirin
• Nikel veya epoksi kaplamalar: Kimyasal maruziyete karşı koruyun
• Yüksek Sıcaklık Contalar: Termal stres altında performansı koruyun
• Çubuk Silecekler ve Sıyırcılar: Enkazları silindir iç kısımlarından uzak tutun

Doğru hidrolik silindirin seçilmesi, eşleşen boyutlardan daha fazlasını içerir. Mekanik yük, sistem basıncı, çevre maruziyeti, hareket profili ve operasyonel güvenliğin kapsamlı bir analizini gerektirir. İyi belirlenmiş bir silindire yatırım yapmak, sistem performansını artırmaya, ekipman ömrünü uzatmaya ve uzun vadeli işletim maliyetlerini azaltmaya yardımcı olur.

Hidrolik silindir bakımı

Uygun bakım, hidrolik silindirlerin güvenilir performansını ve genişletilmiş servis ömrünü sağlamak için, özellikle şantiyeler, üretim tesisleri ve madencilik operasyonları gibi zorlu ortamlarda sağlanmak için kritiktir. Bakımlı bir hidrolik silindir sadece başarısızlık riskini azaltmakla kalmaz, aynı zamanda verimliliği artırır ve operasyonel maliyetleri azaltır.

Düzenli denetim prosedürleri

Rutin görsel ve fonksiyonel denetimler, erken aşınma veya arıza belirtilerinin tespit edilmesine yardımcı olur. Yaygın kontroller şunları içerir:

• Mühür Durumu: Çubuk ve bez contalarının etrafında sızıntı, çatlama veya deformasyon belirtileri arayın.
• Çubuk Yüzeyi: Dahili contalara zarar verebilecek veya silindir çalışmasına zarar verebilecek puanlama, çukurlama veya korozyonu denetleyin.
• Montaj Noktaları: Montaj alanlarında hizalama sorunlarını, gevşek cıvataları veya yapısal stres belirtilerini kontrol edin.
• Hortum bağlantıları: Hidrolik çizgilerin sıkı ve sızıntı veya aşınma içermediğinden emin olun.

Düzenli inceleme, ekipman kullanımına bağlı olarak operasyonel saatlere veya takvim aralıklarına dayalı tanımlanmış bir program izlemelidir.

Yağlama En İyi Uygulamalar

Çoğu hidrolik silindir hidrolik sıvı ile kendini yağlamış olsa da, cleis pimleri veya trunnion montajları gibi bazı bileşenler periyodik manuel yağlama gerektirebilir.

• Üreticinin önerdiği gres kullanın: Uyumsuz yağlayıcılar contaları bozabilir veya performansı etkileyebilir.
• Yağlamadan önce temizleyin: Kir veya aşındırıcı parçacıklar gres uygulamadan önce bağlantı parçalarından ve eklemlerden çıkarılmalıdır.
• Aşırı yağlamadan kaçının: Fazla gres tozu ve kalıntıları çekebilir, aşınmayı önlemek yerine hızlandırabilir.

Uygun yağlamayı korumak sürtünmeyi en aza indirir, hareket kontrolünü geliştirir ve erken aşınmaya yol açan metal-metal teması önler.

Önleyici Bakım İpuçları

Önleyici bakım, başarısızlığa yol açmadan önce potansiyel sorunları ele alarak reaktif onarımların ötesine geçer. En iyi uygulamalar şunları içerir:

• Akışkan temizlik: Kontamine hidrolik sıvı, silindir başarısızlığının önde gelen nedenlerinden biridir. Filtreleri düzenli olarak değiştirin ve sıvı kalitesini kontrol edin.
• SEAL Yedek Döngüleri: Planlanmamış kesintileri önlemek için planlanan kesinti süresi boyunca contaları proaktif olarak değiştirin.
• Hizalama kontrolleri: Yanlış hizalama, yan yüklemeye neden olabilir ve çubuklar ve contalarda eşit olmayan aşınmaya yol açabilir.
• Koruyucu Önlemler: Toz, çamur veya kalıntıların yaygın olduğu ortamlara çubuk körük veya kalkanları takın.
• Çevre Kontrolleri: Sıvı viskozitesini optimal aralıklarda tutmak için aşırı sıcaklıklarda çalışırken ısıtıcılar, soğutucular veya yalıtım sargıları kullanın.

Önleyici bir yaklaşım sadece hidrolik sistemlerin sorunsuz çalışmasını sağlamakla kalmaz, aynı zamanda operatör güvenliğine ve uygun maliyetli operasyonlara da katkıda bulunur.

Tutarlı bakım, hidrolik sistem güvenilirliğinin temelidir. Teftişler, yağlama ve önleyici tedbirler içeren net bir bakım planı oluşturarak, ekipman sahipleri hidrolik silindirlerin ömrünü önemli ölçüde uzatabilir ve planlanmamış kesinti veya maliyetli arızalar olasılığını azaltabilir.

Ortak Hidrolik Silindir Sorunları Sorun Giderme

Uygun tasarım ve rutin bakımla bile, hidrolik silindirler zaman içinde performans sorunları yaşayabilir. Erken uyarı işaretlerini tanımak ve temel nedenlerini anlamak, küçük sorunların maliyetli başarısızlıklara yükselmesini önlemeye yardımcı olur. Aşağıda en yaygın hidrolik silindir sorunlarından bazıları ve bunların etkili bir şekilde nasıl ele alınacağı yer almaktadır.

Ortak sorunların belirlenmesi

1. Hidrolik sıvı sızıntıları:
Çubuk, portlar veya mühürlerin etrafındaki sızıntılar en sık görülen problemler arasındadır. Bunlar yıpranmış contalar, çubuk üzerindeki çizikler, uygunsuz montaj veya aşırı iç basınçtan kaynaklanabilir.

2. Yavaş veya sarsıntılı çalışma:
Normalden düzensiz veya daha yavaş hareket eden silindirler, iç sızıntı, hapsolmuş hava, kontamine sıvı veya hasarlı contalarla uğraşabilir.

3. Silindir kayması:
Bir silindir giriş olmadan kendi başına uzandığında veya geri çekildiğinde, genellikle dahili baypastan (piston contasının ötesine sızan sıvı), hatalı valflerden veya yanlış sistem basıncından kaynaklanır.

4. Aşırı ısınma:
Aşırı ısı üretimi sıvı viskozitesini ve hasar contalarını azaltabilir. Nedenleri yüksek sistem basıncı, aşırı yükleme veya zayıf ısı dağılımı içerir.

5. Çubuk deformasyonu veya puanlama:
Bükülmüş veya puanlanmış bir çubuk yan yükleme, yanlış hizalama veya kontaminasyonu gösterir. Bu, sızdırmazlık hasarına, sızıntılara ve nihai silindir arızasına yol açabilir.

6. Dış kontaminasyon:
Çubuk yüzeyindeki çamur, toz veya kimyasallar, geri çekilme sırasında silindire çekilebilir ve iç aşınmayı hızlandırır.

Sorun Giderme Adımları

1. Adım: Görsel inceleme
Silindirin görünür hasar, yağ sızıntıları, montaj yanlış hizalamaları ve kirleticiler olup olmadığını kontrol edin. Çubuğa, mühürlere ve bağlantı parçalarına özel dikkat edin.

2. Adım: Basınç Testi
Problemin silindirin kendisinden mi yoksa daha geniş hidrolik sistemden mi kaynaklandığını belirlemek için silindir portlarındaki hidrolik basıncı test edin.

Adım 3: SEAL DEĞERLENDİRMESİ
Silindir sökülüyorsa iç contaları inceleyin. Sıvı uyumsuzluğunu veya aşınmayı gösteren düzleştirme, çatlama, şişme veya ekstrüzyon arayın.

4. Adım: Hizalamayı ve montajı kontrol edin
Silindirin yük yönü ile uygun şekilde hizalandığını ve montaj donanımının güvenli ve hasarsız olduğunu doğrulayın.

Adım 5: Sıvı durumunu analiz edin
Hidrolik sıvıyı renk değişikliği, metal parçacıkları veya kontaminasyon olup olmadığını kontrol edin. Kirli veya bozulmuş sıvı değiştirilmeli ve filtreler incelenmelidir.

Ne zaman onarılır ve değiştirin

Ne zaman onarın:

• Sorun contalar, rulmanlar veya yüzey aşınması ile sınırlıdır.
• Silindir namlu ve çubuk yapısal olarak sağlamdır.
• Kesinti ve onarım maliyetleri yönetilebilir.
• Silindir modeli için bir onarım kiti mevcuttur.

Ne zaman değiştirin:

• Çubuk ciddi şekilde bükülür veya puanlanır.
• Silindir geniş korozyona veya yorgunluk çatlamasına sahiptir.
• Maliyetler yaklaşımını onarın veya değiştirme maliyetini aşın.
• Performans onarımlar yoluyla güvenilir bir şekilde geri yüklenemez.

Ne zaman onarılacağını ve bir silindirin ne zaman değiştirileceğini bilmek maliyet, zaman ve risk arasında bir dengedir. Hızlı müdahale ve uygun teşhisler genel sistem kesinti süresini azaltabilir ve ilgili bileşen hasarını önleyebilir.

Hidrolik silindir onarımı

Zamanla, hidrolik silindirler rutin bakımdan daha fazlasını gerektiren aşınma ve hasar yaşayabilir. Bir hidrolik silindirin onarılması, performansını geri yükleyebilir ve operasyonel ömrünü uzatabilir - genellikle tam değiştirmeden daha düşük bir maliyetle. Sorunun ciddiyetine ve doğasına bağlı olarak, onarımlar basit conta değişiminden tam çubuk yeniden işlenmesine veya namlu yenilemesine kadar değişebilir.

Temel onarım teknikleri

1. Sökme:
Silindiri hidrolik sistemden güvenli bir şekilde ayırarak ve ekipmandan çıkararak başlayın. Kontaminasyonu önlemek için dış cepheyi iyice temizleyin. Doğru yeniden montaj için bileşenlerin yönüne dikkat ederek üniteyi dikkatlice söker.

2. Bileşenlerin incelenmesi:
Her bileşen - piston, çubuk, contalar, silindir namlu ve bez - aşınma, deformasyon, korozyon veya çatlaklar açısından denetlenmelidir. Yaygın denetim araçları, kaliperler, mikrometreler ve kadran göstergelerini içerir.

3. Parlatma ve temizlik:
Çubuklar üzerindeki küçük çizikler genellikle ince grit aşındırıcılar kullanılarak cilalanabilir. Metal partikülleri, çamur veya bozulmuş sıvı kalıntılarını gidermek için iç yüzeylerin temizlenmesi esastır.

4. Yıpranmış parçaların değiştirilmesi:
Hasarlı veya yıpranmış contalar, burçlar ve aşınma halkaları, üretici onaylı kitler kullanılarak değiştirilmelidir. Çubuk çukur veya bükülmüşse, düzleştirme veya yeniden süsleme gerektirebilir.

5. Yeniden montaj ve test:
Gerekli parçaları değiştirdikten sonra, uygun tork spesifikasyonlarını takiben silindiri yeniden birleştirin. Silindiri yeniden takmadan önce sızdırmazlık bütünlüğünü ve düzgün çalışmayı doğrulamak için bir basınç testi veya bisiklet testi yapın.

Mühür Değiştirme

Conta başarısızlığı, hidrolik silindir arızasının en yaygın nedenlerinden biridir. Contaların değiştirilmesi genellikle performansı geri yükleyebilen ve sızıntıları önleyebilen uygun maliyetli bir onarımdır.

Değiştirilecek Mühür Türleri:

• Çubuk Contalar: Sıvının silindirden sızmasını önleyin.

• Piston Contaları: Silindir odaları arasındaki basıncı koruyun.

• Silecek Contaları: Kirleticileri geri çekilirken çubuktan çıkarın.

• O-rings ve yedek halkalar: Kritik eklemlerde ek sızdırmazlık sağlayın.

En iyi uygulamalar:

• Her zaman orijinal özelliklere uyan contalar kullanın.

• Conta oluklarını temizleyin ve yeni contalar takmadan önce çentikleri veya çapakları inceleyin.

• Kuru başlangıcı önlemek için yeniden monte etmeden önce uyumlu hidrolik sıvı ile contaları yağlayın.

Profesyonel Onarım Hizmetleri Ne Zaman Aranmalı

Temel onarımlar, doğru araçlar ve deneyimlerle şirket içinde yapılabilirken, bazı durumlar uzman dikkatini çekmektedir:

• Şiddetli hasar: Çubuklar, çatlak variller veya kırık uç kapaklar üzerinde derin puanlama genellikle özel işleme veya kaynak gerektirir.

• Hassas Gereksinimler: Yüksek hassasiyetli ekipman veya güvenlik açısından kritik uygulamalardaki silindirler sertifikalı teknisyenler tarafından onarılmalı ve test edilmelidir.

• Özel silindirler: Özel veya nadir nadir silindirler için onarımlar, özel parçaların veya tersine mühendislik bileşenlerinin tedarik edilmesini içerebilir.

• Test ve Sertifikasyon: Profesyonel mağazalar genellikle onarım sonrası testler (basınç testi, sızıntı kontrolleri) sağlar ve çalışmalarında garantiler sunar.

Partnering with an experienced hydraulic repair service can reduce the risk of improper repairs and ensure that the cylinder meets OEM specifications and safety standards.

Timely and effective hydraulic cylinder repair can restore performance, reduce equipment downtime, and extend the service life of valuable machinery. Hangi sorunların dahili olarak ele alınabileceğini ve hangilerinin profesyonel uzmanlık gerektirdiğini bilmek, uzun vadeli operasyonel verimliliği yönetmenin anahtarıdır.

Üst hidrolik silindir üreticileri

Güvenilirlik, güvenlik ve performans pazarlık edilemez olduğunda, güvenilir üreticilerden hidrolik silindirlerin seçilmesi esastır. Reputable suppliers not only provide high-quality products but also offer engineering support, customization services, and global logistics capabilities. Below are some of the leading manufacturers in the hydraulic cylinder industry, recognized for their innovation, durability, and compliance with international standards.

Parker Hannifin

Genel Bakış:
Parker is a global leader in motion and control technologies, offering a wide range of hydraulic cylinders for industrial and mobile applications. Silindirleri, yüksek basınçlı ortamlar için hassas mühendislik, dayanıklılık ve destek ile bilinir.

Ürün Teklifleri:

• Ağır hizmet tipi endüstriyel kaynaklı silindirler
• NFPA TIE Çubuk Silindirler
• Madencilik, deniz ve petrol ve gaz sektörleri için özel olarak tasarlanmış silindirler

Bosch Rexroth

Genel Bakış:
Bosch Rexroth, hem standart hem de özelleştirilmiş silindir çözümleri de dahil olmak üzere kapsamlı bir hidrolik aktüatör portföyü sunmaktadır. Ürünleri uluslararası kalite standartlarını karşılamaktadır ve enerji, altyapı ve ağır makineler gibi sektörlerde kullanılmaktadır.

Ürün Teklifleri:

• Değirmen tipi ve bağlama çubuğu silindirleri
• Mobil uygulamalar için teleskopik silindirler
• Entegre konum sensörlerine sahip akıllı silindirler

Tırtıl hidroliği

Genel Bakış:
Caterpillar, kendi inşaat ve madencilik ekipmanı hattı için ağır hizmet tipi hidrolik silindirler üretir, ancak küresel olarak OEM'lere de tedarik eder. Bu silindirler aşırı koşullarda dayanıklılık için tasarlanmıştır.

Ürün Teklifleri:

• Dozer, yükleyiciler ve ekskavatörler için engebeli silindirler
• Uzun ömürlü sızdırmazlık sistemleri ve korozyona dayanıklı çubuklar
• Yeniden üretim ve onarım hizmetleri

Eaton Hidroliği

Genel Bakış:
Eaton, mobil ve endüstriyel sistemlere göre tasarlanmış yüksek performanslı hidrolik silindirler sunmaktadır. Güvenilirliğe güçlü bir vurgu yaparak, silindirleri tarım, deniz ve havacılık endüstrilerinde kullanılmaktadır.

Ürün Teklifleri:

• Büyük çaplı endüstriyel silindirler
• Kompakt mobil ekipman silindirleri
• Yüksek hızlı, yüksek döngülü aktüatörler

Hydratech endüstrileri

Genel Bakış:
Specializing in large-scale and custom hydraulic cylinders, Hydratech Industries serves sectors such as wind energy, offshore drilling, and heavy transport. Mühendislik uzmanlıkları ve projeye özgü tasarım desteği ile bilinirler.

Ürün Teklifleri:

• Büyük çaplı ve uzun zamanlı silindirler
• Rüzgar türbinleri için hidrolik zift silindirleri
• Açık deniz vinçleri ve kriko sistemleri için silindirler

Ligon Industries

Genel Bakış:
As one of the largest North American suppliers of hydraulic cylinders, Ligon operates through a network of companies, each serving niche markets. Esneklikleri ve duyarlılıkları onları özel ve OEM çözümleri için tercih edilen bir tedarikçi haline getirir.

Ürün Teklifleri:

• Kaynaklı gövde ve bağlantı çubuğu silindirleri
• Döküm ve Redded Araçlar için Teleskoping Silindirler
• Özel üretim için kısa teslim süresi

These manufacturers represent a cross-section of the hydraulic cylinder market, from standardized mass-production cylinders to highly customized units for complex applications. Selecting a manufacturer involves considering not only product specifications but also technical support, global service networks, and the ability to meet compliance or certification requirements.

Hidrolik silindir teknolojisinde gelecekteki eğilimler

Endüstriler daha verimli, akıllı ve çevre bilinçli makinelere doğru ilerledikçe, hidrolik silindir teknolojisi gelişmeye devam ediyor. Malzemelerdeki gelişmeler, elektronik entegrasyonu ve tasarım optimizasyonu bu kritik bileşenlerin geleceğini şekillendiriyor. Aşağıda, önümüzdeki yıllarda hidrolik silindir gelişimini ve uygulamasını etkilemesi beklenen temel eğilimler bulunmaktadır.

Malzemelerde ve yüzey tedavilerindeki gelişmeler

Daha yüksek performans taleplerini karşılamak ve hizmet ömrünü uzatmak için üreticiler gelişmiş malzemeleri ve yüzey teknolojilerini benimsiyorlar:

• Yüksek mukavemetli alaşımlar: Isıl işlemeli çelik ve kompozit malzemelerin kullanımı, aşırı ağırlık eklemeden yük taşıma kapasitesini arttırır.
• Korozyona dayanıklı kaplamalar: Nikel kaplı veya seramik kaplı çubuklar gibi krom alternatifler, aşınma, kimyasallar ve çevresel bozulmaya karşı daha fazla direnç sağlar.
• Düşük sürtünmeli astarlar ve mühür malzemeleri: Yeni polimerler ve sentetik malzemeler enerji kaybını azaltır ve yüksek basınç altında hareket pürüzsüzlüğünü iyileştirir.

Bu maddi yenilikler, sert veya sürekli kullanım koşullarında daha uzun bakım aralıklarına ve daha güvenilir çalışmaya katkıda bulunur.

Akıllı hidrolik silindirler ve IoT entegrasyonu

Endüstri 4.0 teknolojilerinin artan kullanımı ile hidrolik silindirler, gerçek zamanlı izleme ve otomasyonu sağlamak için sensörler ve kontrol sistemleri ile giderek daha fazla entegre edilir.

• Konum ve Basınç Sensörleri: Gömülü sensörler piston pozisyonu, yük kuvveti ve basınç hakkında sürekli geri bildirim sağlar, doğruluk ve güvenliği artırır.
• Durum İzleme: Akıllı silindirler, erken aşınma, sızıntı veya aşırı yük belirtileri algılar, öngörücü bakım sağlar ve kesinti süresini en aza indirir.
• Uzaktan teşhis: Bağlı silindirler, performans takibi ve uzaktan sorun giderme için operasyonel verileri merkezi sistemlere iletir.

Bu özellikler özellikle çalışma süresi ve hassasiyetin kritik olduğu madencilik, lojistik, havacılık ve otomatik üretim gibi sektörlerde değerlidir.

Enerji verimliliği iyileştirmeleri

Hidrolik sistemlerde enerji tüketiminin azaltılması, artan operasyonel maliyetler ve çevresel kaygılar nedeniyle bir öncelik haline gelmiştir.

• Yük algılama hidroliği: Uyarlanabilir sistemler, sıvı akışını ve basıncını yük talebine uyacak şekilde ayarlayarak aşırı enerji kullanımını azaltır.
• Hafif silindir tasarımı: Geliştirilmiş malzemeler ve yapısal optimizasyon, ağırlığı azaltmaya yardımcı olur ve bu da mobil ekipmandaki güç gereksinimlerini düşürür.
• Elektro-hidrolik hibrit sistemler: Elektrikli sürücülerin hidrolik aktüatörlerle entegrasyonu, geleneksel sistemlere kıyasla kontrolü arttırır ve enerji kaybını azaltır.

Bu gelişmeler, zorlu uygulamalardaki performansı korurken veya iyileştirirken hidrolik silindirleri daha sürdürülebilir hale getirmeyi amaçlamaktadır.

Özelleştirme ve modüler tasarım

Modern ekipman genellikle hazır bileşenler yerine özel çözümler gerektirir. Üreticiler daha modüler, özelleştirilebilir silindir tasarımlarına doğru ilerliyorlar:

• Yapılandırılabilir silindir platformları: Müşteriler, standart bir seçenek kümesinden delik boyutu, inme uzunluğu, montaj stili ve sensör paketleri belirleyebilir.

• Uygulamaya özgü çözümler: Uzay sınırlı sistemler için kompakt silindirlerden açık deniz işlemleri için büyük boyutlu silindirlere kadar özelleştirme, fonksiyonel ihtiyaçlarla daha iyi uyum sağlar.

Modülerliğe doğru bu değişim, teslim sürelerini kısaltır ve yüksek performanslı çözümleri endüstriler arasında daha erişilebilir hale getirir.

Hidrolik silindirler artık sadece basit mekanik cihazlar değil. Akıllı teknolojiler ve sürdürülebilir mühendislik uygulamaları endüstriyel sistemlere daha fazla entegre hale geldikçe, hidrolik silindirler akıllı, verimli ve uygulamaya duyarlı bileşenlere dönüşüyor. Bu yenilikler, performansı artırmayı, işletme maliyetlerini azaltmayı ve inşaat, üretim, enerji ve ötesinde yeni olasılıklar açmayı vaat ediyor.

Çözüm

Hidrolik silindirler, karmaşık kaldırma, itme ve konumlandırma görevleri için gereken doğrusal kuvvet ve hassas hareket sağlayan vinçlerde ve ağır hizmet makinelerindeki temel bileşenlerdir. Tek oyunculuk, çift oyunculuk, teleskopik, kaynaklı ve bağlantı çubuğu silindirleri gibi çeşitli tipleri anlamak, belirli uygulamalar için doğru çözümü seçmeye yardımcı olur.

Vinç hidrolik silindirler, yük kapasitesi, güvenlik ve çevresel direnç için titiz talepleri karşılamalıdır, ancak topraklama, madencilik ve endüstriyel preslerdeki ağır hizmet silindirleri dayanıklılık, basınç dayanıklılığı ve güvenilir sızdırmazlık gerektirir. Hidrolik bir silindir seçmek, optimum performans ve uzun ömürlülüğü sağlamak için yük gereksinimlerini, çalışma basınçlarını, inme uzunluğunu, montaj stili ve çevresel faktörleri dikkatle dikkate almayı içerir.

Teftişler, yağlama ve önleyici bakım da dahil olmak üzere düzenli bakım, sızıntı, yavaş çalışma ve çubuk hasarı gibi yaygın sorunların önlenmesinde kritik bir rol oynar. İster şirket içinde ister profesyonel hizmetlerle yapılırsa, zamanında sorun giderme ve onarımlar, maliyetli kesinti sürelerini önlemeye ve silindir ömrünü uzatmaya yardımcı olur.

Saygın üreticilerle ortaklık, zorlu koşullar için tasarlanmış ve teknik destekle desteklenen kaliteli bileşenlere erişim sağlar. İleriye baktığımızda, malzemelerdeki gelişmeler, akıllı sensör entegrasyonu, enerji verimliliği ve modüler tasarım, hidrolik silindirlerin evrimini daha akıllı, daha verimli ve özelleştirilebilir çözümlere yönlendiriyor.

Uygun hidrolik silindiri seçerek ve etkili bir şekilde koruyarak, operatörler ekipman performansını artırabilir, güvenliği artırabilir ve operasyonel maliyetleri azaltabilir-herhangi bir ağır hizmet veya vinç uygulamasının başarısında anahtar faktörler. .
