Hidrolik silindirler modern makinelerin temel bileşenleridir ve inşaat ve tarımdan imalat ve taşımacılığa kadar çeşitli sektörlerde kritik bir rol oynarlar. Sık sık denir lineer aktüatörler , hidrolik silindirler dönüştürür hidrolik enerjinin mekanik kuvvete dönüşümü Ağır iş makinelerinin hareket etmesine, kaldırmasına, itmesine ve hassas işlemler gerçekleştirmesine olanak tanır. Yüksek kuvvet-boyut oranı, çok yönlülüğü ve dayanıklılığı, onları mühendislik ve endüstriyel uygulamalarda vazgeçilmez kılmaktadır.
Nedir? Hidrolik Silindirler ?
A hidrolik silindir üreten mekanik bir aktüatördür. doğrusal hareket ve kuvvet Basınçlı hidrolik sıvı (genellikle yağ) kullanılarak. Elektrikli veya pnömatik aktüatörlerin aksine, hidrolik silindirler kompakt bir tasarımda çok yüksek kuvvet sağlayabilir, bu da onları ağır makineler için ideal kılar.
Anahtar Bileşenler
- Silindir Namlusu: Pistonun hareket ettiği ana içi boş gövde.
- Piston: Hidrolik basıncı mekanik harekete dönüştürür.
- Piston Çubuğu: Hareketi makinenin hareketli parçalarına aktarır.
- Mühürler: Hidrolik sıvının silindirin içinde kaldığından ve basıncı koruduğundan emin olun.
- Uç Kapakları: Silindiri sabitleyin ve montaj noktaları sağlayın.
Hidrolik Silindirler Nasıl Çalışır?
Hidrolik silindirler aşağıdakilere göre çalışır: Pascal yasası Bu, kapalı bir akışkana uygulanan basıncın her yöne eşit olarak iletildiğini belirtir. Operasyon şunları içerir:
- Hidrolik sıvı silindire girer baskı altında.
- Basınç pistonu iter doğrusal harekete neden olur.
- Piston çubuğu uzar veya geri çekilir bağlı makinelere kuvvet aktarır.
Modern hidrolik sistemler şunları içerir: pompalar, rezervuarlar ve vanalar Akışı, basıncı ve hızı kontrol ederek hassas ve düzgün çalışmaya olanak tanır.
Hidrolik Silindir Çeşitleri
Hidrolik silindirler tasarımlarına ve uygulamalarına bağlı olarak çeşitli tiplerde mevcuttur:
| Silindir Tipi | Operasyon | Ortak Uygulamalar | Avantajları |
| Tek Etkili | Hidrolik basınç pistonu uzatır; yay veya dış kuvvet yoluyla geri çekilme | Basit kaldırma, krikolar, presler | Basit tasarım, düşük maliyet |
| Çift Etkili | Hidrolik basınç hem uzatmayı hem de geri çekmeyi kontrol eder | Ekskavatörler, yükleyiciler, endüstriyel makineler | Hassas hareket kontrolü, çok yönlü |
| Teleskopik | Genişletilmiş erişim için çoklu iç içe geçmiş aşamalar | Damperli kamyonlar, vinçler, hava asansörleri | Kompakt depolama alanıyla uzun seyahat |
| Milsiz | Piston çıkıntılı bir çubuk olmadan hareket eder | Alanı sınırlı sistemler, konveyörler | Yerden tasarruflu, uzun seyahat |
Hidrolik Silindirlerin Uygulamaları
Hidrolik silindirler, özelliklerinden dolayı yaygın olarak kullanılmaktadır. güç, güvenilirlik ve hassasiyet :
- İnşaat Makineleri: Ekskavatörler, buldozerler, vinçler ve yükleyiciler, ağır malzemeleri kazmak, kaldırmak ve taşımak için silindirlere güvenir.
- Üretim ve Otomasyon: Pres makineleri, enjeksiyonlu kalıplama makineleri ve robotik sistemler, tekrarlanabilir, kontrollü hareket için silindirleri kullanır.
- Tarım: Traktörler, biçerdöverler ve pulluklar, aletleri ayarlamak ve ağır iş görevlerini verimli bir şekilde yerine getirmek için hidrolik silindirler kullanır.
- Toplu taşıma: Damperli kamyonlar, forkliftler ve çöp kamyonları yükleri kaldırmak, eğmek ve taşımak için silindirleri kullanır.
- Denizcilik ve Havacılık: Silindirler direksiyonu, iniş takımlarını, kapakları ve diğer ağır hareketli parçaları kontrol eder.
Hidrolik Silindir Kullanmanın Avantajları
- Yüksek Kuvvet Çıkışı: Kompakt yapısıyla ağır yükleri taşıma veya kaldırma kabiliyetine sahiptir.
- Hassasiyet ve Kontrol: Akış kontrol valfleri hız, kuvvet ve konumun doğru şekilde kontrol edilmesini sağlar.
- Dayanıklılık: Zorlu çalışma ortamlarına ve sürekli çalışmaya dayanacak şekilde tasarlanmıştır.
- Çok yönlülük: Birden fazla boyutta, tipte ve montaj konfigürasyonunda mevcuttur.
- Enerji Verimliliği: Hidrolik sistemler enerjiyi birden fazla silindire verimli bir şekilde dağıtabilir.
- Özelleştirme: Silindirler strok uzunluğuna, basınca ve belirli makinelere uyacak şekilde montaja göre uyarlanabilir.

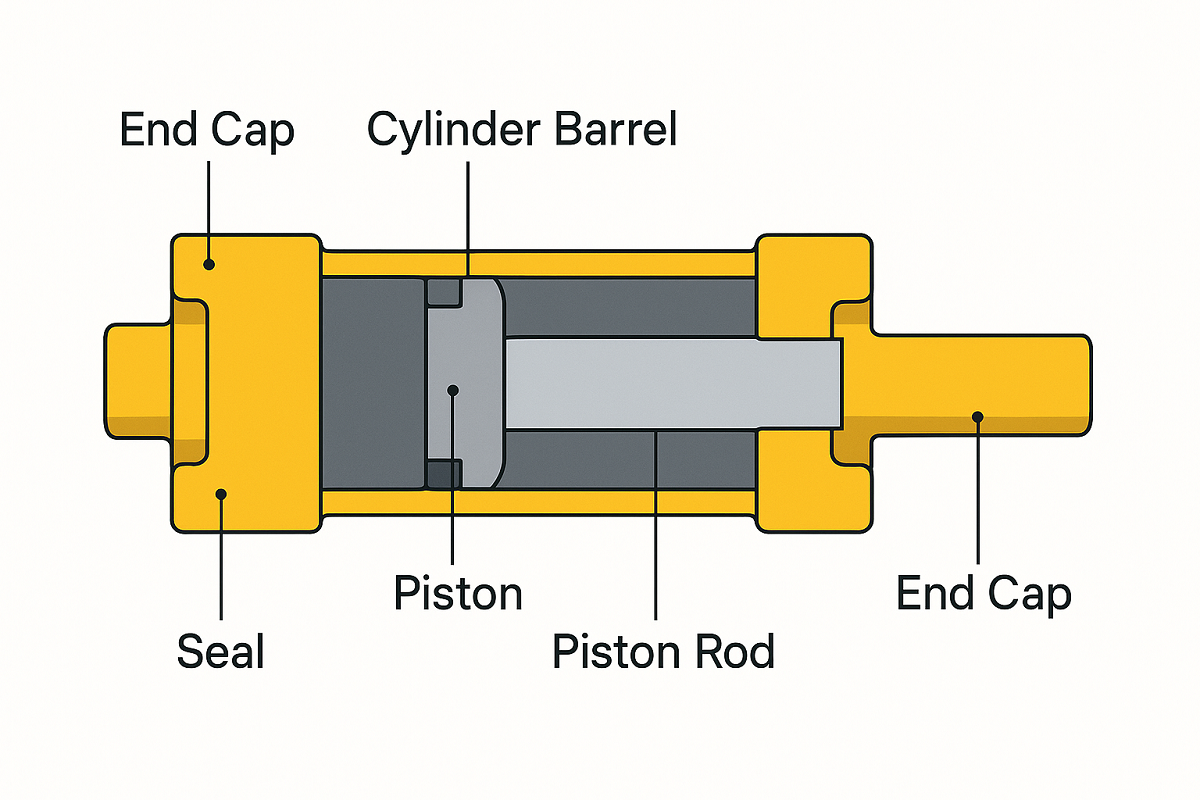

Hidrolik Silindirin Görsel Diyagramı
------------------------- | Uç Kapağı | ------------------------- | Mühür | ------------------------- | Silindir Namlu || ------------------- || | Pistonlu | || ------------------- | ------------------------- | Piston Çubuğu | -------------------------
Figure 1: Basic structure of a hydraulic cylinder showing key components.Çözüm
Hidrolik silindirler modern makinelerin arkasındaki güç hidrolik basıncı kontrollü doğrusal harekete dönüştürür. İnşaat, imalat, tarım, ulaşım ve havacılıkta çok önemlidirler. Mühendisler ve operatörler, hidrolik silindirlerin farklı tiplerini, çalışma prensiplerini ve uygulamalarını anlayarak maksimum faydayı sağlayabilirler. verimlilik, güvenilirlik ve güvenlik makine operasyonlarında.
İster bir Basit kaldırma görevleri için tek etkili silindir veya bir Ağır iş makinaları için çift etkili teleskopik silindir Bu aktüatörler endüstriyel hareket kontrolünün merkezinde yer alır ve hem güç ve hassasiyet .
